Plan d'un drone : guide complet pour concevoir et assembler

Résumé : Le plan d'un drone regroupe le schéma du châssis, le câblage des moteurs, le contrôleur de vol et la batterie ; un quadricoptère DIY se monte à partir de 100 € environ.

Concevoir le plan d'un drone avant de souder le moindre fil, c'est éviter des heures de démontage et de reprises. Que vous visiez un quadricoptère de prise de vue, un racer FPV ou un appareil de surveillance, la démarche reste identique : définir l'usage, dimensionner le châssis, sélectionner les composants puis valider l'ensemble sur un schéma clair. Si l'envie de passer à l'action vous démange, notre ressource pour fabriquer un drone soi-même détaille chaque étape pratique.

La réglementation européenne, entrée pleinement en vigueur en France au 1ᵉʳ janvier 2026, impose de nouvelles contraintes de poids, de signalement électronique et de classification. Les anciens scénarios nationaux français (S1, S2, S3 et S4) ont définitivement disparu au 1ᵉʳ janvier 2026, au terme de la période de transition accordée par l'EASA. Intégrer ces paramètres dès la phase de conception de votre drone est donc indispensable pour voler en toute légalité.

Pourquoi établir un plan avant de construire votre drone

Un plan de drone n'est pas un simple dessin ; c'est la feuille de route qui relie chaque composant à sa fonction. Il précise les dimensions du châssis, l'emplacement des moteurs, le parcours du câblage et la répartition du poids. Sans ce document, vous risquez de découvrir un déséquilibre en vol ou un conflit d'encombrement au moment de loger la batterie.

Le plan sert aussi de référence pour les réparations. Après un crash, retrouver le schéma de câblage évite de tester chaque soudure à l'aveugle. Enfin, il facilite l'échange avec la communauté : partager un plan au format PDF ou CAO permet à d'autres makers de reproduire, d'améliorer ou d'adapter votre conception.

Sur le plan réglementaire, le plan vous aide à anticiper le poids total. Les drones de classe C0, pesant moins de 250 g, offrent une certaine flexibilité, comme la possibilité de survoler des personnes isolées. Rester sous cette barre simplifie considérablement les obligations administratives en catégorie Ouverte.

Les éléments essentiels d'un plan de drone

Chaque plan de drone, qu'il soit griffonné sur papier ou modélisé en 3D, doit couvrir quatre modules fondamentaux : la structure mécanique, la motorisation, l'électronique de vol et l'alimentation. Voici leur rôle et les paramètres à dimensionner.

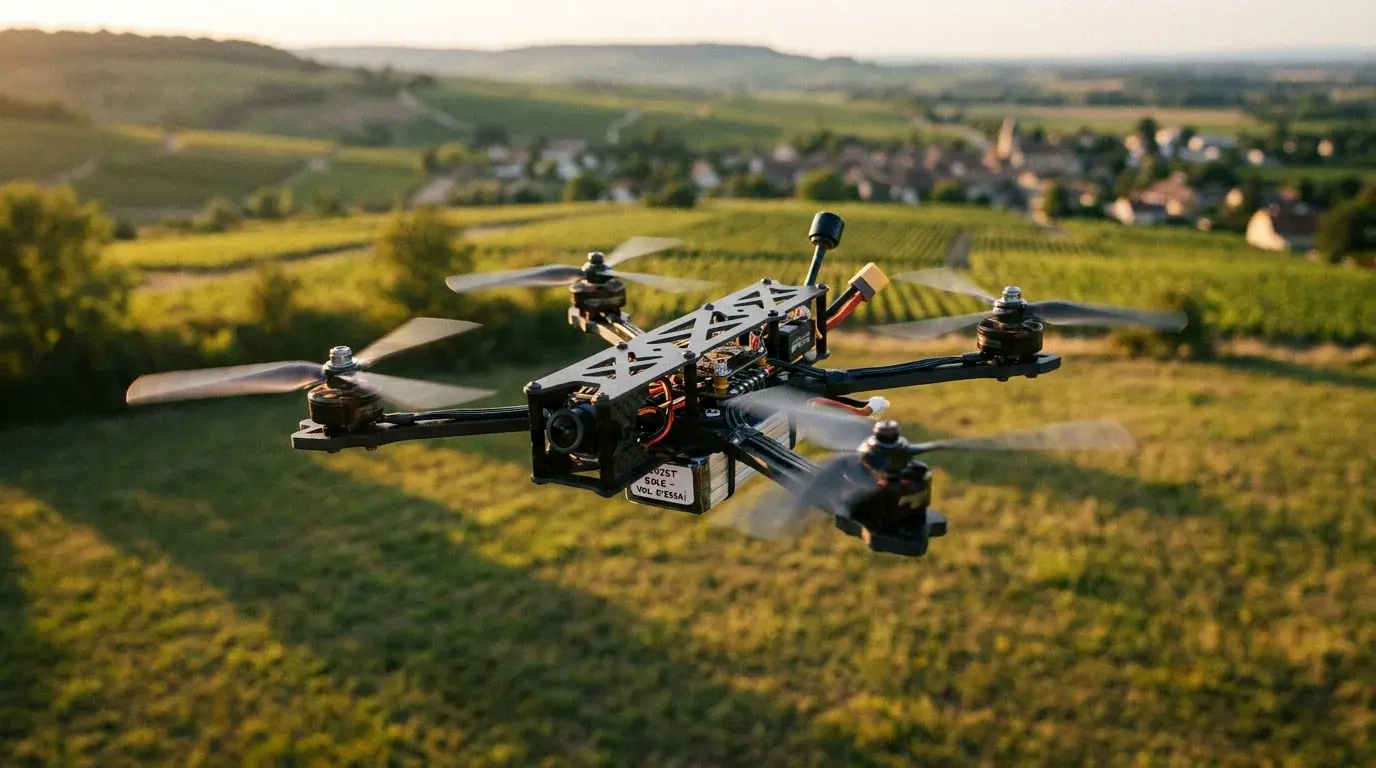

Le châssis (frame)

Le châssis est le squelette du drone. Sa taille se mesure d'une pointe d'hélice à l'autre : un « drone 250 » mesure donc 250 mm en diagonale. Les matériaux courants sont le plastique ABS, la fibre de carbone et les polymères imprimés en 3D (nylon SLS, résine SLA). Le choix dépend du compromis entre rigidité, légèreté et coût.

Moteurs et ESC

Les moteurs brushless convertissent l'énergie électrique en poussée. Chaque moteur est piloté par un ESC (Electronic Speed Controller) qui régule sa vitesse. Sur votre plan, indiquez le sens de rotation (deux moteurs horaires, deux antihoraires) pour garantir l'équilibre en vol.

Contrôleur de vol

Le contrôleur de vol est le cerveau du drone. Il interprète les données des capteurs (gyroscope, accéléromètre, baromètre) et ajuste la puissance de chaque moteur en temps réel. Les firmwares courants (Betaflight, INAV, ArduPilot) offrent des niveaux de personnalisation croissants. Sur le plan, positionnez-le au centre de gravité pour minimiser les vibrations.

Batterie LiPo et câblage

La batterie LiPo détermine l'autonomie et le poids. La tension (exprimée en « S », par exemple 4S ou 6S) et la capacité (en mAh) doivent correspondre à la poussée totale des moteurs. Tracez sur le plan le parcours exact des câbles d'alimentation pour éviter les interférences avec le récepteur radio ou le GPS.

Choisir la bonne méthode de conception

Trois approches s'offrent à vous : le croquis papier, le logiciel de CAO et le fichier communautaire prêt à l'emploi. Le croquis convient pour un premier brainstorming ; le logiciel de CAO (Fusion 360, SolidWorks, FreeCAD) permet de simuler les encombrements et d'exporter directement vers une imprimante 3D.

Pour ceux qui souhaitent maîtriser Fusion 360, il existe une formation Fusion 360 certifiante éligible au CPF chez LV3D, idéale pour acquérir les compétences de modélisation nécessaires à la conception de pièces de drone.

Les fichiers communautaires (Thingiverse, Printables) offrent un raccourci précieux. Vous partez d'un châssis validé par d'autres constructeurs et vous l'adaptez à vos composants. Cette méthode réduit les erreurs et accélère le prototypage.

L'impression 3D au service du plan de drone

L'impression 3D transforme la phase de conception du drone. Au lieu de commander un châssis standard, vous pouvez créer un cadre sur mesure parfaitement adapté à vos composants. Cette liberté géométrique est impossible avec les kits préfabriqués.

Deux technologies se distinguent pour les pièces fonctionnelles. La stéréolithographie (SLA) produit des pièces isotropes, résistantes aux chocs et dotées d'un excellent état de surface. Le frittage sélectif par laser (SLS) permet de créer des géométries organiques sans supports, optimisées pour un rapport résistance/poids élevé. Les poudres nylon, en particulier, ont fait leurs preuves dans les applications portantes et industrielles.

Pour découvrir les techniques et matériaux disponibles, consultez notre guide pour fabriquer un drone qui compare les options d'impression adaptées à chaque usage. Vous pouvez aussi explorer nos ressources sur les filaments et résines disponibles pour trouver le matériau idéal.

Un avantage souvent sous-estimé : l'impression 3D facilite l'itération rapide. Vous imprimez un prototype le matin, vous testez l'encombrement l'après-midi, vous corrigez le fichier CAO le soir. Ce cycle accéléré réduit considérablement le temps de développement par rapport à l'usinage ou à la commande de pièces sur catalogue.

Étapes pratiques pour assembler votre drone à partir du plan

Une fois votre plan finalisé, l'assemblage suit un ordre logique. Respecter cette séquence évite les démontages inutiles et protège les composants fragiles.

1. Monter le châssis : assemblez les bras, la plaque inférieure et la plaque supérieure. Vérifiez la symétrie et la rigidité.

2. Fixer les moteurs : vissez chaque moteur sur son bras en respectant le sens de rotation indiqué sur le plan.

3. Souder les ESC : reliez chaque ESC à son moteur et à la carte de distribution d'alimentation. Utilisez un fer à souder de qualité et de l'étain sans plomb.

4. Installer le contrôleur de vol : fixez-le au centre avec des amortisseurs en silicone. Connectez les ESC, le récepteur radio et le module GPS.

5. Tester sans hélices : branchez la batterie via un smoke-stopper (limiteur de courant). Vérifiez la rotation de chaque moteur et l'orientation des axes du gyroscope.

6. Calibrer le firmware : configurez les paramètres PID, les modes de vol et les fail-safes dans le logiciel associé (Betaflight, INAV, ArduPilot).

7. Premier vol : montez les hélices, choisissez un terrain dégagé et effectuez un vol stationnaire à basse altitude pour ajuster les réglages.

Un conseil : prenez des photos à chaque étape. Elles vous serviront de documentation en cas de réparation et enrichiront votre plan initial.

Réglementation en vigueur : ce que votre plan doit anticiper

Votre plan de drone ne concerne pas uniquement la mécanique ; il doit aussi intégrer les contraintes réglementaires. À partir du 1ᵉʳ janvier 2026, seuls les scénarios européens s'appliquent de façon homogène. Concrètement, cela signifie que votre drone construit à titre privé doit respecter les exigences de la catégorie dans laquelle vous comptez opérer.

Depuis le 1ᵉʳ janvier 2024, le signalement électronique à distance est obligatoire pour tous les drones de 250 grammes ou plus opérant en France. Si votre plan prévoit un drone dépassant ce seuil, prévoyez l'emplacement d'un module de signalement (Remote ID) dès la phase de conception. Le non-respect de cette obligation est passible d'une amende pouvant atteindre 750 euros pour les particuliers et de sanctions plus lourdes pour les professionnels.

Pour en savoir plus sur le cadre réglementaire applicable en 2026, le guide de l'UNEPAT sur la réglementation drone en France et en UE offre une synthèse détaillée des catégories Ouverte, Spécifique et Certifiée.

En catégorie Ouverte, la hauteur maximale de vol est fixée à 120 mètres au-dessus du sol, sauf dérogation locale. Votre contrôleur de vol doit être capable de limiter l'altitude ; c'est un paramètre à vérifier dans le firmware avant le premier décollage. Tout exploitant professionnel de drone opère désormais exclusivement sous le cadre européen harmonisé, supervisé en France par la DGAC via la plateforme AlphaTango.

Budget et composants : tableau récapitulatif

Le coût d'un drone DIY varie fortement selon l'usage visé. Voici un ordre de grandeur pour trois profils types, basé sur les prix constatés en 2025 dans l'écosystème maker.

Profil	Châssis	Motorisation + ESC	Contrôleur + récepteur	Batterie	Budget total estimé
Nano / micro (< 250 g)	15 – 30 €	30 – 50 €	20 – 40 €	10 – 20 €	100 – 180 €
Racer FPV 5 pouces	30 – 60 €	80 – 150 €	40 – 80 €	25 – 50 €	250 – 500 €
Drone photo/vidéo	50 – 100 €	100 – 200 €	60 – 120 €	40 – 80 €	400 – 800 €

Ces fourchettes n'incluent pas la radiocommande ni les lunettes FPV, qui représentent un investissement supplémentaire de 80 à 300 € selon la gamme. Si vous optez pour un châssis imprimé en 3D, le coût de la structure peut descendre sous les 10 € en matière première.

Erreurs fréquentes à éviter lors de la conception

Même avec un plan soigné, certaines erreurs reviennent régulièrement chez les constructeurs débutants. En voici cinq et les moyens de les contourner.

• Négliger le centre de gravité : un drone déséquilibré oscille et consomme plus d'énergie. Pesez chaque composant et répartissez-les symétriquement sur le plan.

• Sous-dimensionner la batterie : une batterie trop légère réduit l'autonomie ; une batterie trop lourde fait chuter la maniabilité. Calculez le rapport poussée/poids (idéalement 2:1 minimum).

• Oublier l'isolation des fils : un court-circuit en vol peut détruire le contrôleur. Utilisez de la gaine thermorétractable sur chaque soudure.

• Ignorer les vibrations : un moteur mal fixé transmet des vibrations au gyroscope et fausse la stabilisation. Prévoyez des silent blocks ou des plots amortisseurs.

• Sauter la phase de test au sol : toujours tester sans hélices via un smoke-stopper avant le premier vol, c'est la règle d'or pour protéger votre investissement.

Pour approfondir la construction pas à pas, y compris le câblage et le calibrage, notre article dédié vous explique comment construire son propre drone avec un maximum de sécurité.

Le site Prépa-Drone rappelle d'ailleurs que "cette période de transition est essentielle pour assurer une adaptation harmonieuse aux nouvelles normes réglementaires européennes" ; intégrer ces normes dès le plan évite de devoir modifier votre drone après coup.

Concevoir le plan d'un drone est bien plus qu'un exercice technique ; c'est la garantie d'un appareil fiable, conforme et évolutif. En partant d'un schéma précis, vous maîtrisez le poids, le câblage, la répartition des composants et les contraintes réglementaires avant même la première soudure. L'impression 3D, en particulier, ouvre des possibilités de personnalisation inaccessibles avec les kits standards. Chez Machine 3D, nous mettons à votre disposition des guides détaillés, des comparatifs de matériaux et des formations pour transformer chaque projet en réalité tangible. Pour aller plus loin, explorez notre guide complet pour fabriquer un drone DIY et lancez votre premier build en toute confiance.

Questions fréquentes

Quel logiciel utiliser pour dessiner le plan d'un drone ?

Fusion 360, FreeCAD et SolidWorks sont les logiciels de CAO les plus utilisés. Fusion 360 est particulièrement adapté aux débutants grâce à sa version gratuite pour un usage personnel et à ses tutoriels dédiés à la modélisation de pièces mécaniques.

Faut-il une autorisation pour faire voler un drone construit soi-même en France ?

En catégorie Ouverte, un drone de moins de 250 g ne nécessite pas d'enregistrement, mais l'opérateur doit s'inscrire sur la plateforme AlphaTango. Au-delà de 250 g, le signalement électronique à distance est obligatoire et l'enregistrement du drone est requis. Chez Machine 3D, nos guides intègrent systématiquement les points réglementaires pour vous aider à rester en conformité.

Peut-on imprimer en 3D toutes les pièces d'un drone ?

Le châssis, les protections d'hélices, les supports de caméra et les boîtiers électroniques sont parfaitement imprimables en 3D. En revanche, les moteurs, les ESC, les batteries et le contrôleur de vol restent des composants électroniques à acheter. L'impression 3D est surtout un atout pour les pièces structurelles et les pièces de rechange.
