Inserts filetés pour pièces imprimées en 3D : guide pratique

Résumé : Les inserts filetés créent un point de fixation métallique dans une pièce imprimée en 3D et conviennent aux assemblages vissés répétés. Le bon choix dépend du matériau, du format de vis, de l’effort attendu et de l’accès disponible pour la pose. Un logement bien dimensionné et un insert aligné limitent les risques de fissure ou de mauvais ancrage.

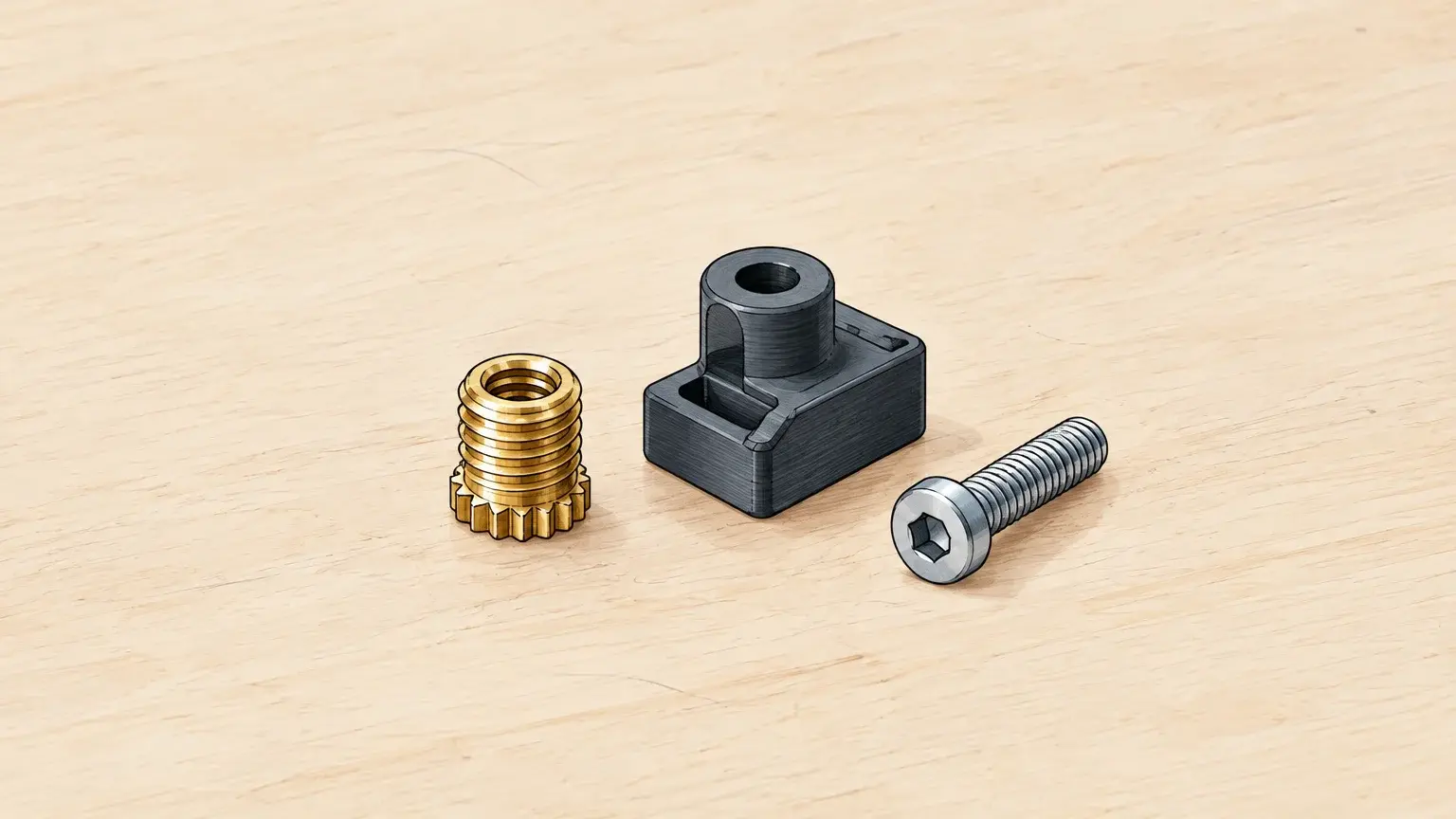

Une vis qui se desserre ou abîme son logement après quelques démontages compromet la pièce entière. Pour un assemblage vissé réutilisable, les inserts filetés pour pièces imprimées en 3D ajoutent un filetage métallique au composant, au lieu de solliciter directement le plastique. Pour comparer les principes de pose et les formes courantes, consultez notre article sur l’insert pour l’impression 3D.

Le choix ne se résume pas au diamètre de la vis. Il faut aussi tenir compte du matériau imprimé, de l’épaisseur autour du trou, de la méthode d’installation et du nombre de montages prévus. Dans un atelier ou un projet de prototypage en France, ces critères orientent vers une pose à chaud, un insert installé à froid, un écrou captif ou une autre solution de fixation.

Quel insert choisir selon le matériau et l’usage ?

Imaginez un boîtier dont le couvercle doit être ouvert pour remplacer un composant. Si la vis est serrée directement dans le plastique, chaque démontage sollicite le filetage imprimé. Un insert métallique fournit une surface filetée distincte du matériau de la pièce, pratique lorsque l’assemblage doit être démonté régulièrement.

Pour une pièce en thermoplastique, comme une pièce FDM, l’insert thermofixé est une option courante. Chauffé avec un fer à souder et une panne adaptée, il s’enfonce dans le logement. Le plastique ramollit localement, puis se resserre autour des reliefs extérieurs en refroidissant. Le résultat dépend de la géométrie de l’insert et de la pièce, ainsi que de la qualité de la pose.

Une pièce en résine photopolymère durcie ne se comporte pas comme un thermoplastique : elle ne se ramollit pas à nouveau sous l’effet de la chaleur. Pour ce type de pièce, examinez plutôt un insert à pression, un insert collé ou un écrou retenu dans une cavité conçue à cet effet. Le tutoriel de l’EPFL sur la pose présente des étapes de préparation et d’installation utiles pour comprendre le principe des inserts thermofixés.

Comment choisir le filetage et les dimensions ?

Commencez par la vis que l’assemblage doit recevoir. Son diamètre et son pas doivent correspondre au filetage intérieur de l’insert. Vérifiez aussi la longueur disponible dans la pièce et la profondeur du logement : un insert trop long peut déboucher sur une paroi ou réduire l’espace utile à l’intérieur du composant.

Le diamètre extérieur et la forme de la surface d’ancrage varient selon les modèles. Il n’existe donc pas une dimension de logement universelle à appliquer à tous les inserts M3 ou M4. Relevez les recommandations du fabricant pour la référence choisie, puis tenez compte de la précision de votre procédé d’impression. Une impression d’essai avec plusieurs logements voisins permet de vérifier la pose avant de produire la pièce finale.

Le matériau et la géométrie comptent autant que le filetage. Un bossage étroit ou une paroi fine risque de se fendre lorsque l’insert est enfoncé, ou de se déformer sous l’effort de serrage. Pour préparer les épaisseurs et les renforts autour de la fixation, notre ressource sur la conception d’une pièce pour l’impression 3D complète ces critères.

Comment concevoir le logement pour limiter les défauts ?

Un logement bien conçu guide l’insert sans laisser trop peu de matière autour. Prévoyez le diamètre et la profondeur selon la fiche technique de la référence retenue. Ajoutez un léger chanfrein à l’entrée pour faciliter l’alignement, et réservez une zone assez épaisse pour contenir le bossage. La valeur à retenir dépend du diamètre extérieur de l’insert et des propriétés de la pièce.

Pour les pièces FDM, renforcez localement le bossage plutôt que de compter uniquement sur le remplissage intérieur. Un guide technique de SPIROL sur les inserts recommande une zone solide autour de l’insert, avec un bossage d’au moins 1,5 fois le diamètre de moletage pour viser une bonne tenue. Le guide indique qu’un bossage plus large peut accroître le potentiel de performance, mais le dimensionnement doit rester adapté à la pièce et à son usage.

Une autre limite apparaît lors de la pose : la taille réelle du trou imprimé peut s’écarter de celle du modèle. Si l’insert ne s’engage pas correctement dans une pièce test, corrigez le logement ou reprenez-le avec un outil adapté. Pour renforcer l’ensemble, vous pouvez aussi consulter nos conseils pour améliorer la solidité d’une pièce imprimée en 3D.

Quelles précautions prendre lors de la pose ?

Pour un insert thermofixé, placez la pièce sur un support stable et maintenez l’insert au-dessus du trou. Chauffez-le avec une panne adaptée, puis laissez-le descendre progressivement sans le pousser de travers. Un guide de l’Université du Wisconsin décrit la préparation de pièces destinées à recevoir des inserts thermofixés et leur installation dans le plastique imprimé.

Arrêtez la pression lorsque l’insert atteint la profondeur prévue et reste droit. Une pression trop forte ou une chauffe excessive peut déformer le bossage, déplacer le plastique vers le filetage ou incliner l’insert. Suivez les indications du fabricant de l’insert et du matériau, puis laissez la pièce refroidir avant d’y visser une vis. Réalisez d’abord l’opération sur une pièce test si la géométrie est fine ou si l’assemblage doit supporter un effort important.

Inspectez le résultat avant le montage : l’insert doit être stable, correctement orienté et à la profondeur prévue. Essayez la vis sans forcer. Si elle accroche, retirez les éventuels résidus et vérifiez que le filetage correspond bien à celui de l’insert. Pour les pièces en résine, n’utilisez pas la pose à chaud comme si la pièce était un thermoplastique ; choisissez une méthode à froid compatible avec sa géométrie.

Quelles alternatives comparer avant de décider ?

Un insert n’est pas nécessaire dans tous les cas. Pour un montage occasionnel et peu sollicité, un filetage imprimé ou un trou taraudé peut suffire, sous réserve de vérifier la tenue dans le matériau. Une vis autotaraudeuse peut également convenir si la conception et le matériau acceptent cette méthode. Ces options restent moins adaptées lorsqu’un filetage métallique durable et des démontages répétés sont prioritaires.

Un écrou captif est une autre solution si la pièce peut intégrer une poche accessible. Il offre un contact direct avec un élément métallique, mais demande de prévoir son insertion et son maintien dans la conception. Le choix dépend donc de la place disponible, de l’accès pendant l’assemblage et de la nécessité de conserver une face extérieure plane.

Retenir les critères qui déterminent la tenue

Choisissez d’abord le filetage selon la vis, puis la méthode de pose selon le matériau de la pièce. Dimensionnez le logement à partir des recommandations de l’insert et prévoyez suffisamment de matière autour du bossage. Enfin, testez la pose et le vissage sur une pièce représentative : les inserts filetés pour pièces imprimées en 3D donneront le résultat attendu seulement si l’insert, la pièce et l’usage prévu sont compatibles.

Préparer votre prochain projet d’impression 3D

Un assemblage vissé fiable commence par une géométrie adaptée à la vis, à l’insert et au matériau. Avant de finaliser votre modèle, précisez la position des fixations, l’épaisseur disponible autour du logement et la fréquence des démontages. Ces éléments facilitent aussi l’évaluation des autres contraintes de fabrication de la pièce.

Sur notre blog, nous partageons des ressources consacrées à la conception et aux usages de l’impression 3D. Pour poursuivre votre réflexion autour d’un besoin spécifique, consultez notre page sur la pièce 3D sur mesure. Vous pouvez également nous contacter pour échanger ou proposer une collaboration autour de l’impression 3D.

Questions fréquemment posées

À quoi sert un insert fileté dans une pièce imprimée en 3D ?

Il crée un filetage métallique pour recevoir une vis dans une pièce imprimée. Cette solution est utile lorsque l’assemblage doit être démonté et remonté sans solliciter directement un filetage dans le plastique.

Peut-on poser un insert thermofixé dans une pièce en résine ?

La pose à chaud convient aux thermoplastiques, qui se ramollissent sous l’effet de la chaleur. Une résine photopolymère durcie ne se comporte pas de cette manière : privilégiez une méthode à froid compatible avec la pièce.

Comment savoir quelle taille d’insert choisir ?

Choisissez d’abord le filetage intérieur qui correspond à la vis prévue. Vérifiez ensuite la longueur et le diamètre extérieur de l’insert ainsi que les dimensions de logement recommandées pour sa référence.

Faut-il renforcer la zone autour de l’insert ?

Oui, lorsque la fixation doit transmettre un effort ou supporter des montages répétés, prévoyez un bossage assez épais et solide. Une zone trop mince augmente le risque de fissure ou de déformation pendant la pose et l’utilisation.
